认识制冷系统各大部件作用与工作原理

时间:2020-3-2 14:15:11|点击:

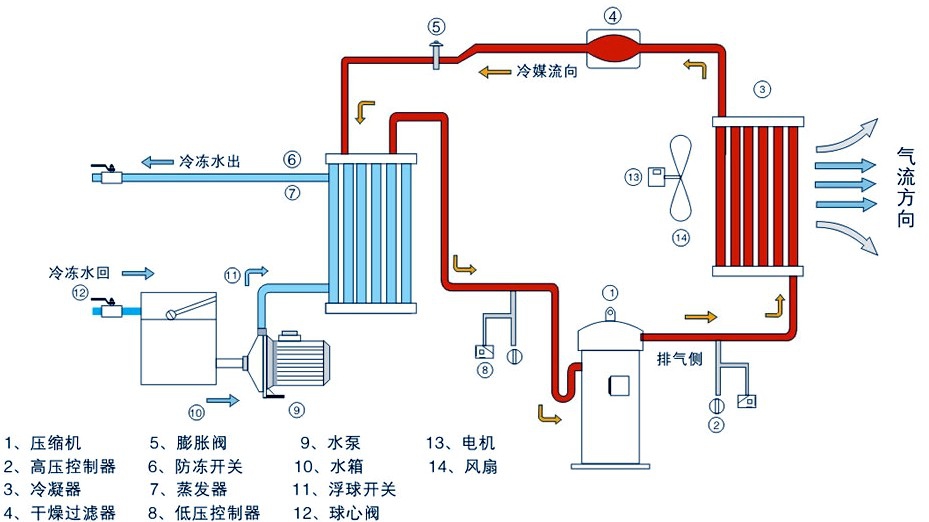

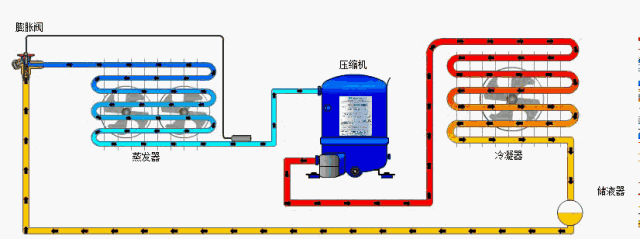

制冷系统——压缩机

制冷压缩机是制冷设备装置中最主要的设备,通常称为制冷装置中的主机,也叫制冷系统的心脏。制冷剂蒸汽从低压提高为高压以及气体的不断流动、输送,都是借助于压缩机的工作来完成的。也就是说,制冷压缩机的作用是:

1、从蒸发器中吸取制冷剂蒸汽,以保证蒸发器内一定的蒸发压力。

2、提高压力,把低压低温的制冷剂蒸汽压缩成为高压高温的过热蒸汽,以创造在较高温度下冷凝的条件。

3、输送并推动制冷剂在系统内流动,完成制冷循环。

制冷系统——冷凝器

将来自压缩机的高压制冷剂蒸汽冷凝成液体,在冷凝过程中,制冷剂蒸汽放出热量被其他介质带走、根据冷却介质种类的不同,冷凝器可归纳为四大类,其作用如下:

1、水冷却式:在这类冷凝器中,制冷剂放出的热量被冷却水带走。冷却水可以是一次性使用,也可以循环使用。水冷却式冷凝器按其不同的结构形式又可分为立式壳管式、卧式壳管式和套管式等多种。



2、空气冷却式(又叫风冷式):在这类冷凝器中,制冷剂放出的热量被空气带走。空气可以是自然对流,也可以利用风机作强制流动。这类冷凝器适用于氟利昂制冷装置在供水不便或困难的场所。

3、水-空气冷却式:在这类冷凝器中,制冷剂同时受到水和空气的冷却,但主要是依靠冷却水在传热管表面上的蒸发,从制冷剂一侧吸取大量的热量作为水的汽化潜热,空气的作用主要是为加快水的蒸发而带走水蒸气。所以这类冷凝器的耗水量很少,对于空气干燥、水质、水温低而水量不充足的地区乃是冷凝器的优选型式。这类冷凝器按其结构型式的不同又可以分为蒸发式和淋激式两种。

4、蒸发-冷凝式:在这类冷凝器中是依靠另一个制冷系统中制冷剂的蒸发所产生的冷效应(蒸发所吸收的热量)去冷却传热间壁另一侧的制冷剂,促使后者冷凝液化。

制冷系统——蒸发器

蒸发器也是一种热交换器,是使低压低温制冷剂液体在沸腾过程中吸收被冷却介质(空气、水、盐水或其他制冷剂)的热量,从而达到制冷的目的。

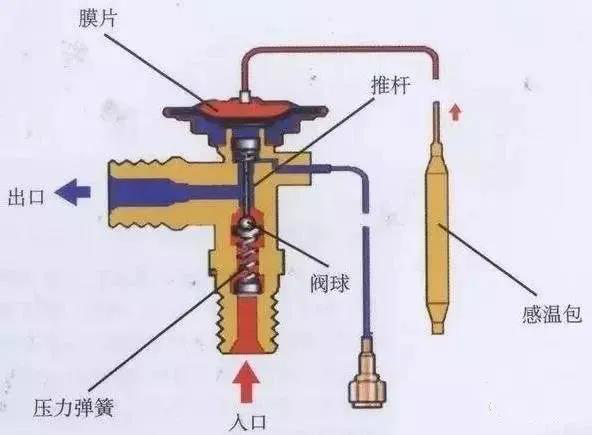

制冷系统——膨胀阀

起节流降压的作用,经冷凝器冷凝后的高压制冷剂液体经过节流阀时,因受阻而使压力下降,导致部分制冷剂液体汽化,同时吸收气化潜热,其本身温度也相应降低,最为低温低压的湿蒸汽,然后进入蒸发器。



制冷系统——储液器

在高压条件下,压缩后的制冷剂蒸气在冷凝器中凝结为液体制冷剂。离开冷凝器后,液体流经储液器。储液器主要有两个功能:

1、储液器对负荷变化造成的冷凝器液位变化进行补偿。当膨胀阀打开/关闭时,冷凝器的液位会发生改变,若储液器中没有“额外”的制冷剂,膨胀阀前端的液体量就可能不足,致使膨胀阀无法正常工作,造成整个系统变得不稳定。

2、储液器还作为一个额外的容器,帮助液态制冷剂与制冷剂蒸气分离,确保离开储液器的是纯液态制冷剂。



制冷系统——电磁阀

电磁阀是一种利用电磁力的阀门。它是一种开/关阀,根据通断电情况控制制冷剂的流动。电磁阀大致可分为两类。

直动式电磁阀  阀线圈通电时,电磁阀直接打开/关闭阀口。

伺服式电磁阀  通电或断电时,阀门打开引导阀口,让主阀口根据膜片/活塞的压差逐渐开(取决于阀门是 NC 还是 NO

这两种电磁阀又各自分为:

NC(常闭型)——不通电时限制制冷机流动(平常关闭)

NO(常开型)——不通电时允许制冷剂流动(平常打开),

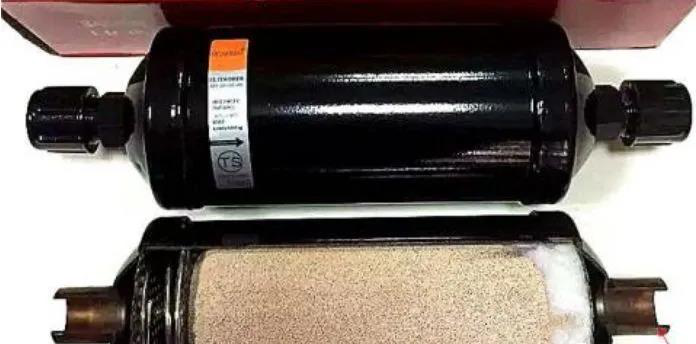

制冷系统——干燥过滤器

制冷系统内可能存在其他异物,例如水、金属氧化物和污垢,它们会降低系统的工作效率或者令系统停止工作。

我们用干燥过滤器清除制冷剂中的这些异物,确保系统更有效地工作。干燥过滤器的作用是防止制冷系统吸入有害物质。可以清除制冷剂中的水分,从而防止膨胀阀 的流口上结冰。它还能清除其他固体污染物、腐蚀物和酸。能清除异物颗粒,最大限度防止系统中发生 化学反应。
