记住这些口诀,你在制冷行业能少走3年弯路!

时间:2020-5-19 13:23:59|点击:

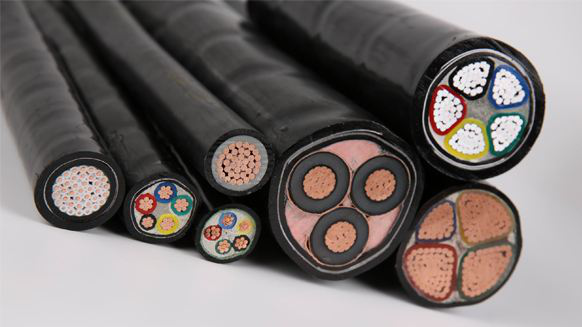

一般当工程方案选定了机器后,你需要知道给机器配备什么样的电线,能清楚的计算出在一定规格的导线安全范围内承载多少个电流,也就是流经导线的电流值,即为导线载流量,那么这里就有简易的口诀让我们能更加快速的记住如何估算。老师傅说,记住这些口诀,在必要时候让你节省更多时间,少走弯路。

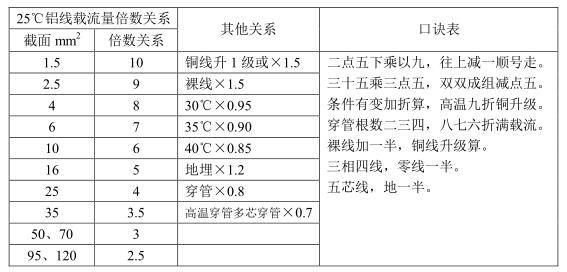

一、简易估算导线载流量


口诀:十下五,百上二,二五三五四三界,七零九五两倍半,温度八九折,铜材升级算。


注解:10㎜2以下的铝导线载流量按5A/㎜2计算;

100㎜2以上的铝导线载流量按2A/㎜2计算;

25㎜2的铝导线载流量按4A/㎜2计算;

35㎜2的铝导线载流量按3A/㎜2计算;

70㎜2、95㎜2的铝导线载流量按2.5A/㎜2计算。

铜材升级算”:例如计算120㎜2的铜导线载流量,可以选用150㎜2的铝导线,求铝导线的载流量;受温度影响,*后还要乘以0.8或0.9(依地理位置)。

载流量(A)=导线面积(㎜2)×过流系数(A/㎜2)


二、按功率计算电流


口诀: 电力加倍,电热加半。单相千瓦,4.5安。单相380 ,电流两安半。


注解:

电力专指电动机在380V 三相时(功率0.8 左右),电动机每千瓦的电流约为2 安,即将“千瓦数加一倍”( 乘2)就是电流(安)。

这里的电流也称电动机的额定电流;电热是指用电阻加热的电阻炉等。三相380 伏的电热设备,每千瓦的电流为1.5安。即将“千瓦数加一半”(乘1.5),就是电流(安);在380/220伏三相四线系统中,单相设备的两条线,一条接相线而另一条接零线的(如照明设备)为单相220伏用电设备。

这种设备的功率大多为1KW,因此,口诀便直接说明“单相(每)千瓦4.5 安”。计算时, 只要“将千瓦数乘4.5”就是电流, 安。

同上面一样,它适用于所有以千瓦为单位的单相220伏用电设备,以及以千瓦为单位的电热及照明设备,而且也适用于220 伏的直流;380/220伏三相四线系统中,单相设备的两条线都接到相线上,习惯上称为单相380伏用电设备(实际是接在两相线上)。

这种设备当以千瓦为单位时,功率大多为1KW,口诀也直接说明“单相380,电流两安半”。它也包括以千瓦为单位的380伏单相设备。计算时只要“将千瓦乘2.5就是电流(安)。


举个例子

220V电,0.6Kw的机器,I=600\220=2.73≈0.6×4.5=2.7A

380V电,3Kw的机器,I=3000\(380×1.732)=4.56≈3×1.5=4.5A

备注:例子为热泵中的常用计算公式。

三、电容串并联的有关计算


口诀:

电容串联值下降,相当板距在加长,

各容倒数再求和,再求倒数总容量。

电容并联值增加,相当板面在增大,

并后容量很好求,各容数值来相加。

想起电阻串并联,电容计算正相反,

电容串联电阻并,电容并联电阻串。


注解:两个或两个以上电容器串联时,相当于绝缘距离加长,因为只有*靠两边的两块极板起作用,又因电容和距离成反比,距离增加,电容下降;两个或两个以上电容器并联时,相当于极板的面积增大了,又因电容和面积成正比,面积增加,电容增大。

串联:R=R+R , 1/C=1/C+1/C

并联:1/R=1/R+1/R,C=C+C


四、对配电变压器供电电压质量的规定


口诀:

供电电压有保障,设备运行才正常

高低偏差有规定, 电压高低不一样,

线间电压正负七,负十正七压为相,

如果要求较特殊,供需双方来商量。


注解:我国低压供电系统中,线电压为380V,允许偏差±7﹪,即353.4~406.6V;相电压为220V,允许偏差-10﹪~+7﹪,即198~235.4V。


线电压:火线与火线之间的电压
