转轮除湿机
查看大图

上海众有实业有限公司是一家集设计研发、产品生产、市场营销、技术服务为一体的专业除湿、加湿、制冷设备等空气技术处理产品制造企业,公司多年来一直致力于设计、制造及销售一流的空气处理调节产品,并凭借雄厚的技术力量、丰富的系列化产品、优良的专业品质,不断为我们的中外客户提供优质、完美的服务!

  • 转轮除湿机
  • 转轮除湿机
  • 转轮除湿机
  • 产品特性

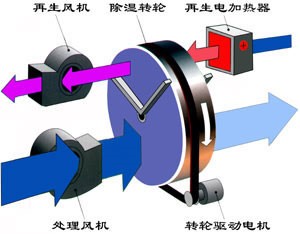

转轮除湿机原理:

作为转轮吸附式除湿机,其*主要的核心部件为-不断转动的蜂窝状硅胶转轮,转轮由特殊的超高效吸湿介质材料,经40多道加工工艺而合成。转轮是一种特殊的蜂窝结构,具有等距的、平行的、均一的空气通道。这样,转轮不仅具有了与空气接触的巨大表面积,同时提高了转轮的吸湿效率。

转轮在除湿机内部分由密封板将表面分成为270度的除湿处理区域和90度的再生区域,除湿转轮以8~10/小时的速度缓慢旋转,以保证整个除湿为一个连续的过程。

当处理空气通过转轮的处理区域时,其中的水蒸汽被转轮中的吸湿介质所吸附,水蒸气同时发生相变,变为液态水,并释放出潜热;这时,处理空气因自身的水份减少而变成干空气;之后,处理空气由处理风机送出,变成干的、热的空气。

同时,在再生区域,另一路空气先经过再生加热器后,变成高温空气(一般为100~140度)并穿过吸湿后的转轮,使转轮中已吸附的水份蒸发,从而再生空气因水份的蒸发而变成湿空气,同时温度下降;之后,再通过再生风机将湿空气排除到室外。

再生空气(一般取自室外或机房)加热到达到100-130℃后,反向吹入再生区。硅胶中已吸附的水份被脱附成水蒸气,随着再生空气被风机排走,从而完成了水分的从系统内到系统外的转移。转轮再生后恢复了吸湿能力,转入除湿扇区重新除湿。

上述的除湿和再生过程是同时发生的,周而复始,保证了除湿机持续稳定的工作状态。


结构特点:

   专用铝合金框架

采用专用铝合金框架,其结构紧密,密封性好。采用双层保温,外表面喷塑、内表面镀锌钢板,中间为聚氨酯材料,符号国标传热率和防冷桥,有效防止“结露”现象。

   先进的转轮技术

     核心技术部件-吸湿转轮,采用欧洲第五代-高效钛硅复合转轮。其上胶率达82%以上,广泛运用于各种除湿要求。

   转轮驱动、密封系统

     进口品牌的驱动电机和同步皮带,加上独特的自张紧、防抱死轴承和接触性密封系统,有力的保证了转轮稳定可靠的运行。

   可靠灵活的电气控制

      全部采用进口品牌电气元件,可靠的故障报警和保护措施,留有远端通讯接口,可通过DDCPLC实现全自动控制,并可配置触摸屏或组态软件,满足工业自动化要求。

   安全多样的再生加热系统

      再生可采用电热管、蒸汽加热、导热油盘管、燃油直燃、天然气直燃等多种方式,入口采用耐高温铝制过滤器,寿命长,维护方便。

精密的钣金加工

   采用大厂优质钢板,强大的进口数控剪板、折弯、冲床以及精加工中心,丰富的镀锌、喷塑、烤漆等表面处理工艺,满足客户对外观的不同要求。

产品概述:

   TRL系列是上海众有公司研制和生产的标准型转轮除湿机组,具备除湿和通风的全部功能,适用于绝大多数对湿度有特殊要求的场合。



使用范围:

150050000m3/h处理风量。

广泛适用于各种湿度要求的场所和车间。

结构形式:

转轮除湿机分为常规型标准型和组合式除湿机组两种。

常规型卧式转轮除湿机                                                       除湿机主要部件

规格齐全,风量*大可达50000m3/h                           进口超高效硅胶除湿转轮

内置式处理风机,噪音小,气流组合合理                      进口转轮马达、皮带及驱动系统

全框架机构,强度高、防腐、防冷桥效果好                    进口转轮密封系统

方便增加其他功能段,实现各种空气处理要求                  分级再生电(蒸汽)加热器

    常规型立式转轮除湿机                                         处理风机、马达及EU4标准过滤器

处理风量为150050000m3/h                                 主电气箱

直联外置式处理风机,压头大,多种出风方向                  双层保温板及高强度、低泄露框架结构

再生系统置于除湿段上部,节约占地空间

整机结构紧凑,安装维修方便

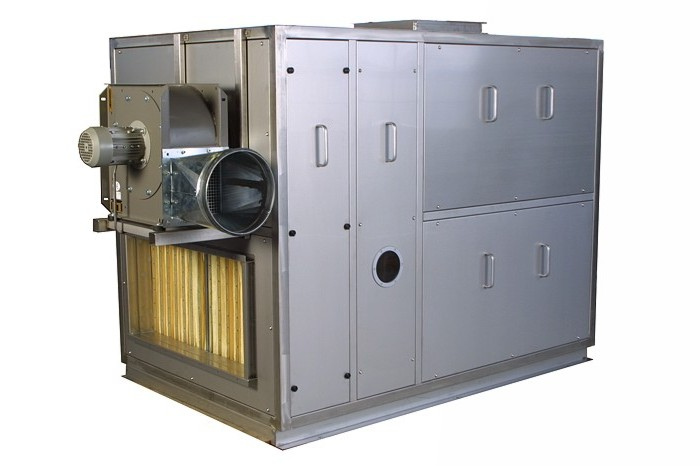

   2.png             3.jpg

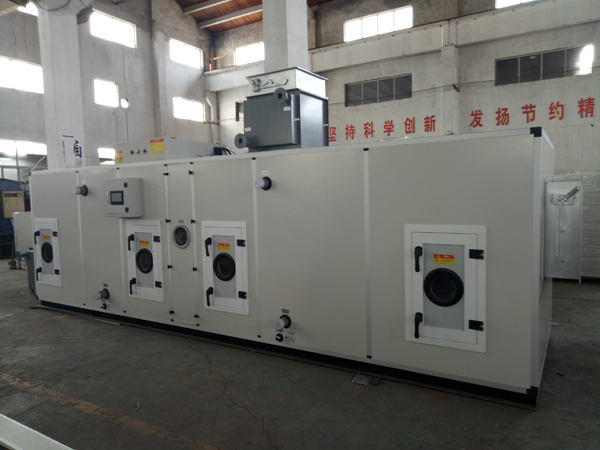

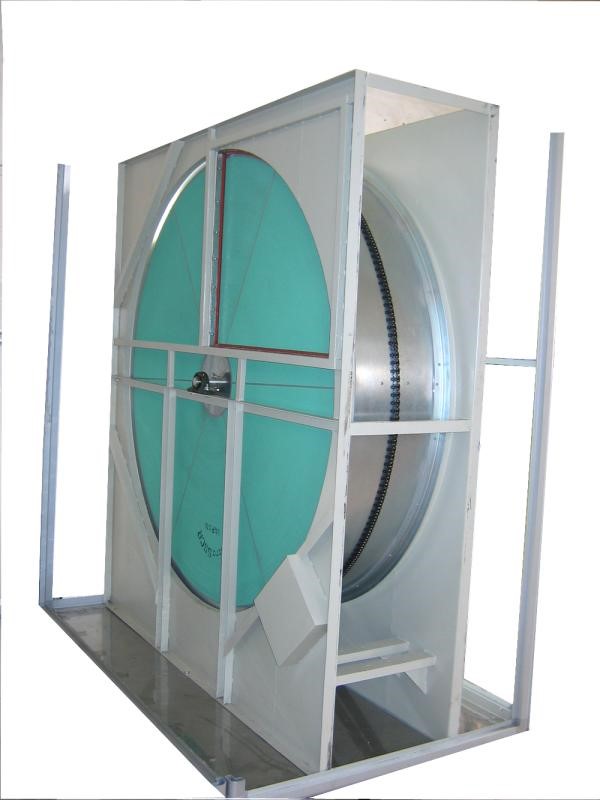

                HDB标准型转轮除湿机                               瑞典Proflute原装进口吸湿转轮

控制方式:

根据客户要求,可选采用标准电气控制,也可以选择其他控制方式

标准电气控制                            可选电气控制

手自动运行切换                       远程控制

紧急停车保护                         湿度自动控制

电机启动、运转、故障显示             湿度超标报警

加热器启停、运转、故障显示           过滤器堵塞报警

转轮停转、超温停机保护               人机界面

风机停转报警保护                     风机变频控制

预留接口,可扩展功能                 温度显示

TRL标准型除湿机性能参数表:

除湿量

  再生空气

   再生能耗

转轮

余压

外形尺寸

重量

2760%

定风

达功

定风

达功

热型

汽型

机功

外余


TRL

kg/h

m3/h

kw

m3/h

kw

 kw

 kw

 kw

 Pa

mm

mm

mm

kg

250

3.7

500

0.25

160

0.09

 5

 --

0.1

 200

1185

650

610

 60

350

7.2

1000

0.75

330

 0.18

 10

 --

0.1

 200

1185

660

710

80

450

12

1800

1.1

600

 0.37

 15

 26

0.1

 200

1185

760

810

 130

550

18

2500

1.5

 800

 0.55

 23

 39

0.1

 200

1385

860

910

180

650

25

3500

 1.5

 1200

 0.75

 32

 54

0.1

 200

1385

960

1010

190

770

35

5000

1.5

 1600

 1.1

 45

 77

0.1

 200

1485

1060

1160

260

850

43

6000

 3.0

 2000

 2.2

 55

 94

0.2

 200

1485

1160

1260

270

950

54

7600

 4.5

 2500

 2.2

 69

 117

0.2

 200

1585

1260

1360

350

1050

65

9000

 4.5

 3000

 2.2

 84

 143

0.2

 200

1585

1360

1460

400

1200

88

12600

 5.5

 4000

2.2

 114

 193

0.2

 200

1685

1560

1560

450

1400

112

16000

 7.5

 5200

 3.2

 143

 244

0.2

 200

1685

1760

1860

500

1500

134

19000

 11

 6300

 3.7

 172

 292

0.2

 200

1985

1860

1960

550

1700

178

25000

 11

 8300

 4.5

 229

 389

0.2

 200

2185

2060

2160

650

1900

224

32000

 15

 11000

11

 288

 489

0.2

 200

1685

2260

3010

770

2200

288

41000

20

 14000

 11

 370

 630

0.2

 200

1685

2560

3310

880

2400

340

49000

 30

 16300

 15

 441

 749

0.2

 200

1785

2760

3510

1220

2700

430

62000

 37

 21000

 17

 558

 948

0.2

 200

1785

3060

3810

1450

3000

500

71000

55

24000

 17

 644

 1094

0.2

 200

1885

3260

4260

1650

 注:◇ 表格中的数据为额定数据,基于空气状态为20℃,密度1.2kg/m3

     蒸汽耗量按照2108.4kJ/kg,表压400kpa计算。

     以上机组均选用200mm厚度HPS硅胶转轮,其它厚度要求请致电本公司说明。

     除湿机电源为3V50Hz  380V
